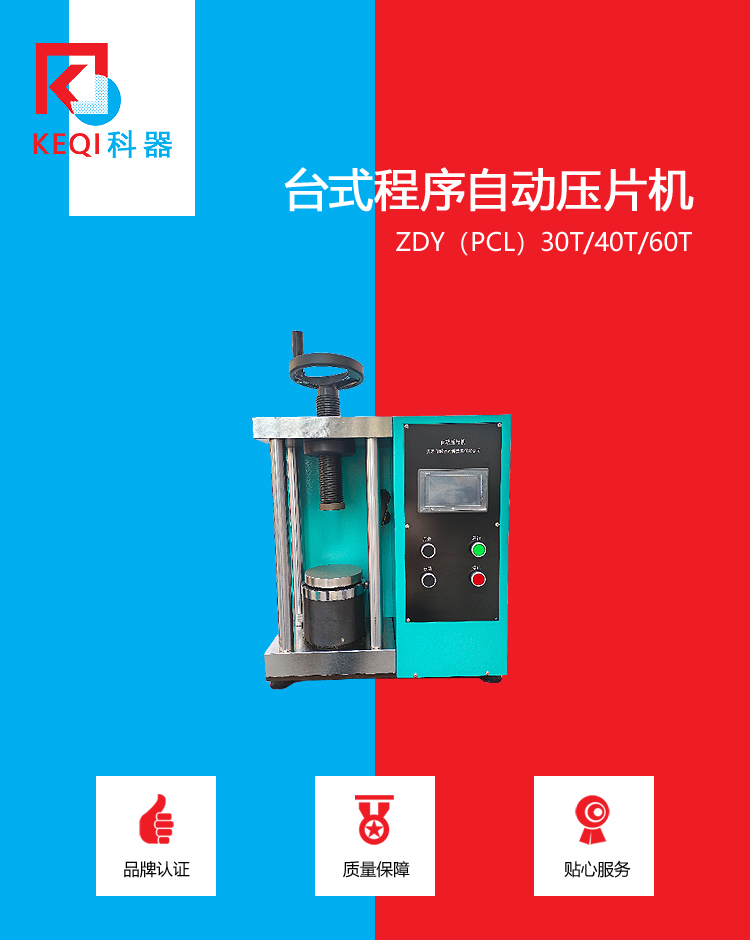

工作原理    Work Principle

本機器是由液壓和電器自動化系統組成。通過高壓輸液泵系統，提供液壓動力，通過各種閥的組合調整，實現壓力轉換，依靠機械和電器控制，實現整個運動過程，其工作原理見圖。·觸摸屏

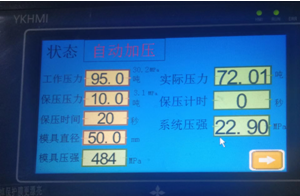

觸摸屏設定工作壓力；保壓壓力（最小不低于工作壓力0.6噸）；保壓時間；模具直徑；模具壓強（自動換算）。保壓時間設定用于壓樣達到工作壓力恒壓時間，單位秒。在該時間內壓力低于設定下限（保壓壓力）會自動補壓。

觸摸屏狀態有準備就緒，自動加壓，自動泄壓，保壓狀態，手動上升（活塞），手動下降（活塞）6種狀態

1. 開機

本機采用220V交流電源，消耗功率0.8kw。接通電源后，控制面板上的觸摸屏自動點亮，顯示準備就緒即可進行待機操作。將所要成型粉末攪拌均勻，對稱地放入模具中，將模具放到工作臺中央，將絲杠旋轉到適當位置，按動啟動按鈕（綠色），活塞快速上升，即可將物體壓制成型，按照觸摸屏設定保壓時間然后活塞自動復位，旋開絲杠，將成型工件取出。加壓中途需要緊急停止，立即按動停止按鈕（紅色），待工件調整后，重新操作相應按鈕。

本機點升按鈕，點降按鈕使活塞上升或下降，停止按鈕（紅色）結束手動上升，手動下降狀態。機械運行狀態在觸摸屏上有文字提示。

2.  壓力調整

本機器出廠時，壓力設定閥為右側門內下方黑色旋鈕，正常情況下使用者無需再對此閥進行調整。如必須需要對壓力進行調整，取出隨機攜帶的專用扳手對壓力調整，順時針方向旋轉為壓力加大，逆時針方向旋轉為壓力減少，調整壓力時每次所旋轉角度盡量?。ㄈ?5度）不要一次調整壓力變化過大，調整后開機運行顯示壓力示值。如未達到使用要求，可重復上述步驟，直到達到理想狀態，壓力調整范圍應控制在規定壓力之間。

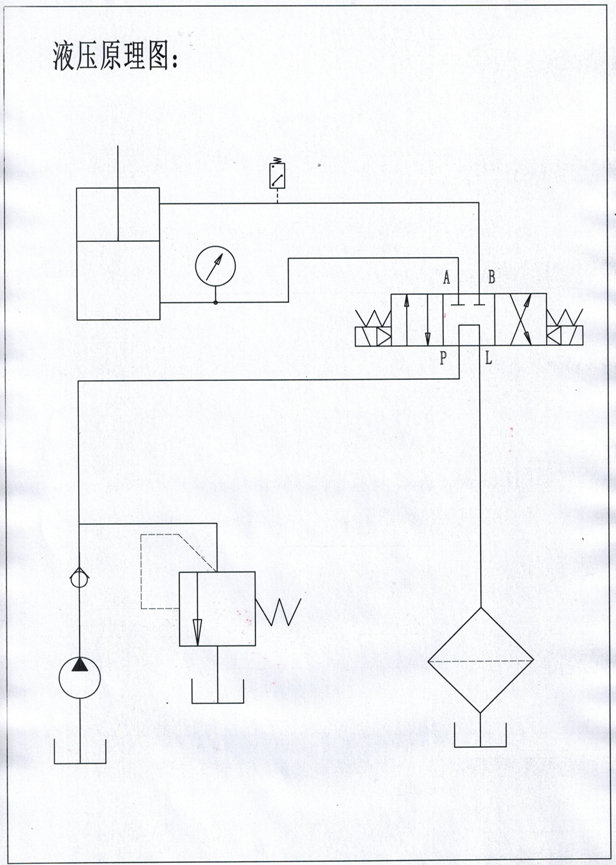

油路原理    Circuit Principle

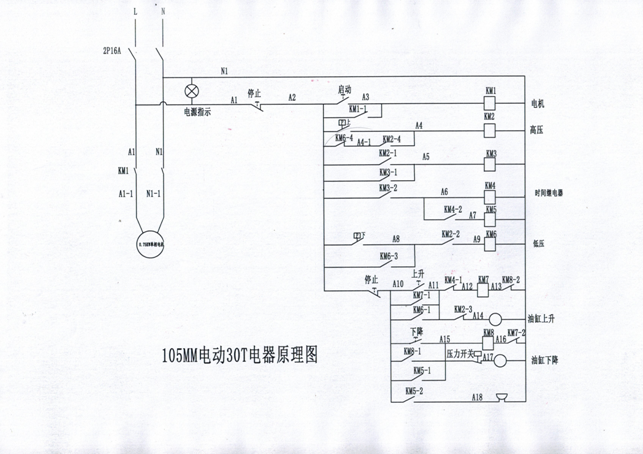

電器原理圖    Circuit Principle

操作說明    Operating Instructions

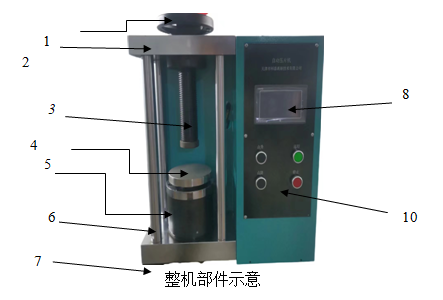

 將模具放置工作臺面4中心部位，旋下絲杠3與模具壓緊，調節9設定使用壓力值，合上2P空開觸摸屏A亮后設定保壓時間，按下B自動工作啟動按鈕，使工作臺4上升進行壓片工作，壓力上升至F設定壓力，油缸自動停止，保壓時間到后，油缸自動回落原始位置，壓片機自動壓片程序結束。

如保壓時間較長時，系統壓力會有少許掉壓，本機壓力表為上下限線控型。掉壓后會自動補壓，請注意綠色指針必須低于紅色兩格以上否則設備會頻繁啟動導致設備故障。壓力表8指針歸零后，模具退模即可。如中途想終止壓片工作按C鈕停止，此時會存有壓力退不出模具，此時需按E點動下降鈕，可操作退出模具。如需調整4工作臺位置時按點動上升D或點動下降E按鈕即可。

注意事項    Notes

1、使用時不要超過壓力允許范圍，以免發生危險，盡量小于規定最高壓力下使用，延長機器使用壽命。

2、當升壓至設定壓力后壓力不停止，應立即按下控制面板C系統電源停止按鈕停止升壓，防止超壓過多造成機器損壞同時產生安全事故。

3、壓力表顯示數值是系統壓力油工作油壓不是實際壓力噸位數值，請根據壓力換算公式計算后設定。

4、使用前檢查固定螺母2是否有松動現象，如松動必須緊固后再使用。

5、保持機器清潔，以防樣品粉末及灰塵進入油路發生故障。

6、機器工作時，操作人員不要離開，隨時觀察，有問題及時停止并解決。

7、設備使用環境溫度應不低于10℃，以免油泵運行異常。

8、機器不允許傾斜使用及超行程使用。

技術指標    Indicators

壓力換算    Pressure conversion

30噸型

40噸型

60噸型

樣品（模具）實際壓強換算：

樣品實際壓強＝壓力表顯示數值（MPa）×油缸半徑的平方÷樣品半徑的平方
