| 1、手輪 2、螺母 3、絲杠 4、立柱 5、工作臺 6、大油缸 7、放油閥 8、油池 9、電器盒 10、電機 11、壓力表 12、壓力表調節螺釘 13、減速箱 14、注油孔螺釘 15、吸油閥 16、出油閥 17、電源開關 |

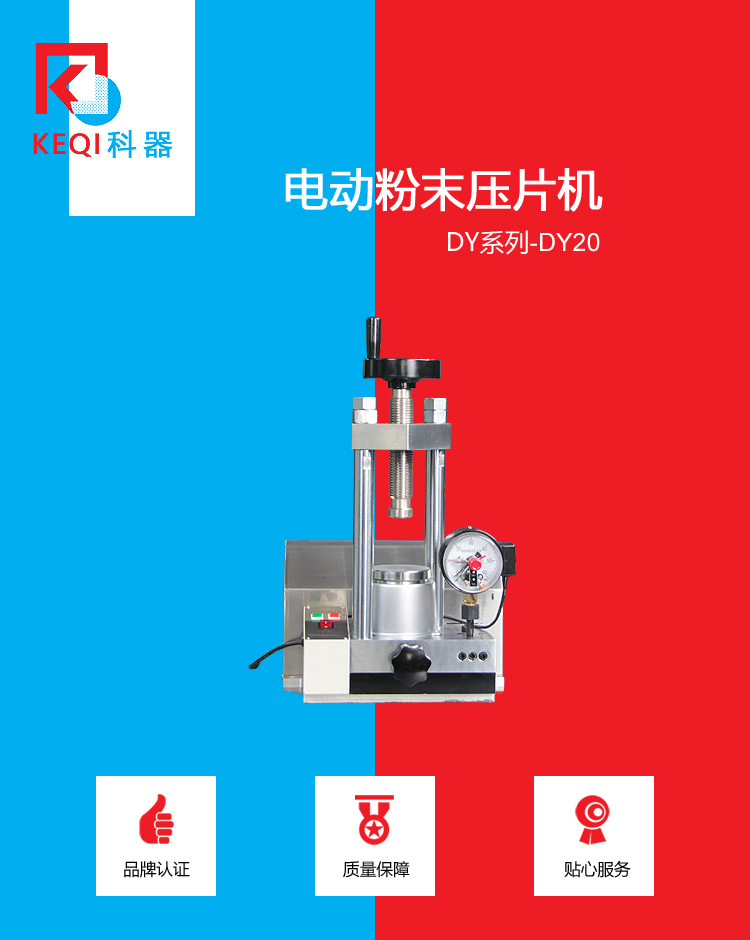

該儀器主要應用于實驗室小規模粉末成型使用，可用于陶瓷、粉末冶金、水泥等行業的產品制樣。
The instrument is mainly used in small-scale laboratory use powder molding can be used in ceramics, powder metallurgy, cement and other sectors of the product sample preparation.
油路原理 Circuit Principle
| 電動機10經減速箱13及斜盤來驅動雙柱塞泵，液壓油經吸油閥15及出油閥16壓入大油缸中產生壓力，電接點壓力表11顯示并控制系統中壓強，達到所設定的壓力后電動機10自動停止工作，松開放油閥7卸壓后，大活塞6自動復位。 |
操作說明 Operating Instructions
（1）電源插座必須有可靠接地
（2）松開注油孔螺釘14
（3）將電接點壓力表的上限指針調到所需壓力位置
（4）將模具或需加油物品放在工作臺5上，并旋緊絲杠3
（5）擰緊放油閥7
（6）閉合電源開關1按下啟動開關即可工作當達到設定壓力時電機停止工作
（7）松開放油閥7，按下停止按鈕，工作完畢
注意事項 Notes
（1）使用前應仔細閱讀說明書
（2）檢查電源是否可靠接地，以保證人身安全
（3）使用前需松開注油孔螺釘，以保證機器正常運轉
（4）注意壓力表上限（DY-20型 33.3MPa DY-30型 35MPa）否則會發生危險
（5）注意大活塞的最大升程為20mm超出后將影響大活塞的自動復位
（6）應保證變速箱中的足夠的潤滑油
（7）應保持系統中液壓油的清潔，液壓油為30#機油
技術指標 Indicators
DY-20 | 技術參數 |
壓力范圍 | 0~20噸（0~33.3MPa） |
電源 | 220V/50Hz |
功率 | 180W |
活塞直徑 | Φ87mm |
最大活塞行程 | 20mm |
工作臺直徑 | Φ98mm |
工作空間 | 140×140×160mm |
壓力穩定性 | ≤1MPa/5min |
重量 | 64公斤 |
外形尺寸 | 355×320×510mm |
壓力換算 Pressure conversion
油缸實際壓力（噸） | 3 | 6 | 9 | 12 | 15 | 18 | 20 |
壓力表示值（MPa） | 5 | 10 | 15 | 20 | 25 | 30 | 33.3 |
故障 | 原因 | 排除方式 |
無壓 | 1、油池內油液高度不夠或劇烈振動使閥15內進氣 2、出油閥16內閥口鋼珠密封不嚴或有異物 3、大活塞升高過渡使閥15內進氣 | 1、從注油孔14加30#機油，在按3操作 2、用6mm內六角扳手旋開閥螺釘16，取出彈簧，再用一根6mm左右的鐵棒或螺釘，一個頭頂住鋼珠，另一頭附磁鐵，吸出鋼珠，清洗鐵屑或異物，再依次復位 3、用內六角扳手旋開閥螺釘15，注入油后，用手指按住閥口，開動機器，感到非常有力時，再擰緊閥螺釘15即可 |
上壓不穩且慢 | 1、漏油 2、放油閥7擰緊力不夠 3、小柱塞泵內有殘留氣體 4、大活塞6內有殘余氣體 | 1、檢查漏油處，擰緊或排除 2、擰緊放油閥手輪7 3、將整機后仰90（即表面向上）開動機器數秒（后仰時要擰緊注油孔螺釘14，以防油池向外溢油 4、取下工作臺5，擰開頂部大螺釘，關緊放油閥7打壓至油液溢出，再擰上頂部螺釘 |
達到預定壓力后不停機以至超過最高限壓 | 1、電接點壓力表引線脫落 2、電接點表內部故障 3、繼電器觸點粘連 | 1、檢查接好引線 2、修理或換表 3、更換新繼電器 |
