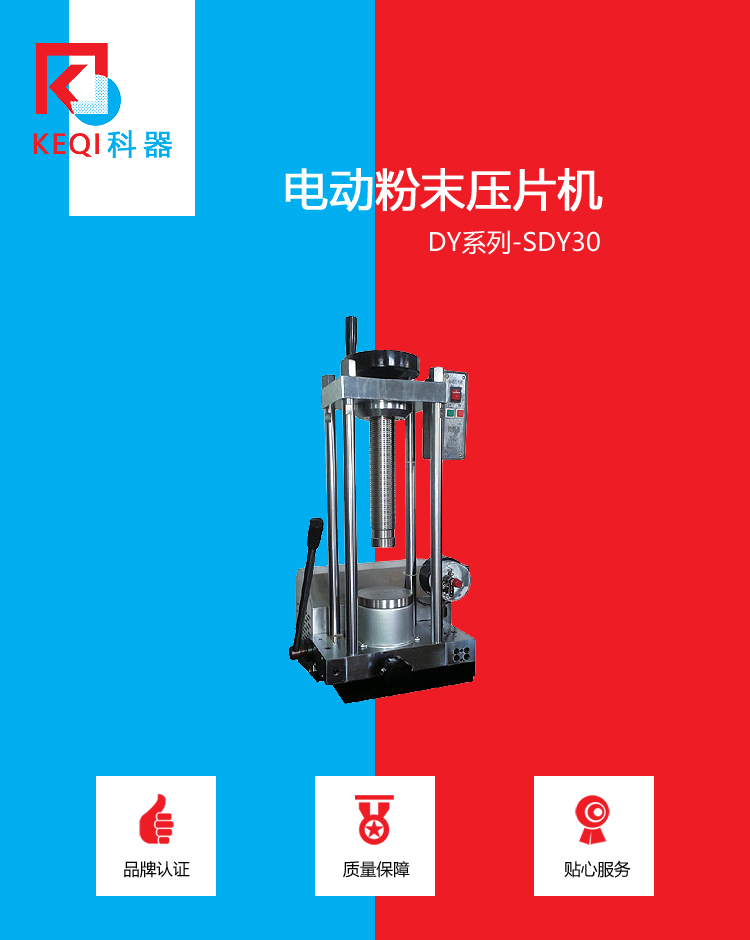

該儀器主要應用于實驗室小規模粉末成型使用，可用于陶瓷、粉末冶金、水泥等行業的產品制樣。
The instrument is mainly used in small-scale laboratory use powder molding can be used in ceramics, powder metallurgy, cement and other sectors of the product sample preparation.
油路原理 Circuit Principle
| 電動機10經減速箱13及斜盤來驅動雙柱塞泵，液壓油經吸油閥15及出油閥16壓入大油缸中產生壓力，電接點壓力表11顯示并控制系統中壓強，達到所設定的壓力后電動機10自動停止工作，松開放油閥7卸壓后，大活塞6自動復位。 |
操作說明 Operating Instructions
（1）電源插座必須有可靠接地
（2）松開注油孔螺釘14
（3）將電接點壓力表的上限指針調到所需壓力位置
（4）將模具或需加油物品放在工作臺5上，并旋緊絲杠3
（5）擰緊放油閥7
（6）閉合電源開關1按下啟動開關即可工作當達到設定壓力時電機停止工作
（7）松開放油閥7，按下停止按鈕，工作完畢
注意事項 Notes
（1）使用前應仔細閱讀說明書
（2）檢查電源是否可靠接地，以保證人身安全
（3）使用前需松開注油孔螺釘，以保證機器正常運轉
（4）注意壓力表上限（DY-20型 33.3MPa DY-30型 35MPa）否則會發生危險
（5）注意大活塞的最大升程為20mm超出后將影響大活塞的自動復位
（6）應保證變速箱中的足夠的潤滑油
（7）應保持系統中液壓油的清潔，液壓油為30#機油
技術指標 Indicators
SDY-30 | 技術參數 |
壓力范圍 | 0~30噸（0~35MPa） |
電源 | 220V/50Hz |
功率 | 180W |
活塞直徑 | Φ105mm |
最大活塞行程 | 20mm |
工作臺直徑 | Φ98mm |
工作空間 | 165×165×150mm |
壓力穩定性 | ≤1MPa/5min |
重量 | 87公斤 |
外形尺寸 | 405×390×495mm |
壓力換算 Pressure conversion
油缸實際壓力（噸） | 4.3 | 8.6 | 12.9 | 17.2 | 21.5 | 25.8 | 30 |
壓力表示值（MPa） | 5 | 10 | 15 | 20 | 25 | 30 | 35 |
