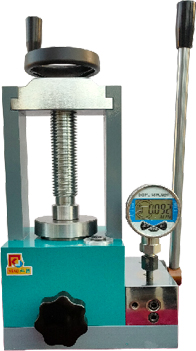

| 1、手輪 2、絲杠 3、螺母 4、立柱 5、頂蓋 6、大油缸 7、大板 8、油池 9、工作空間 10、壓力表 11、手動壓把 12、柱塞泵 13、注油孔螺釘 14、限位螺釘 15、吸油閥 16、出油閥 |
應用范圍 The scope of application
1、此款壓片機可適用于紅外、電池、超導、催化、硅酸鹽、粉末冶金及新材料制樣研發等領域。同時由于壓片機體積小、重量輕、壓力大、操作簡便、樣式美觀、不易漏油，更具備放置于手套箱中使用的功能。
2、具有自動排氣功能，不易進空氣造成不上壓、上壓慢等情況。
3、具有限位控制，不易造成油缸回程損壞的現象。
4.壓力穩定，可進行長時間保壓
油路原理 Circuit Principle
| 工作時，放油閥7關閉。擺動手動壓把11，油液從油池8中經單向閥15吸入，通過出油閥16壓出進入大活塞6中，這樣不斷續存能量，而形成高壓油，并在壓力表10中顯示出來，當開啟放油閥7，即可卸荷。 |
操作說明 Operating Instructions
先將注油孔螺釘13旋松，順時針擰緊放油閥7，將模具置于工作臺5的中央，用絲杠2擰緊后，前后搖動手動壓把11，達到所需壓力，保壓后，逆時針松開放油閥7，取下模具即可。
注意事項 Notes
（1）使用前必須先松開注油孔螺釘，壓片機才能正常工作
（2）定期在絲杠及柱塞泵處加潤滑油
（3）加壓決不允許超過機器的壓力范圍，否則會發生危險
（4）壓片機使用清潔的46號機油為宜，絕不可用剎車油
（5）加壓時感覺手動壓把有力，但壓力表無指示，應立即卸荷檢查壓力表
（6）新機器或較長一段時間沒有使用時，在用之前稍緊放油閥，加壓到20~25MPa時即卸荷，連續重復2~3次，即可正常使用
（7）大活塞不要超過行程20mm
技術指標 Indicators
769YP-15A | 技術參數 |
壓力范圍 | 0~12噸（0~31MPa） |
活塞直徑 | Φ70mm |
最大活塞行程 | 20mm |
工作空間 | 110×110×110mm |
壓力穩定性 | ≤1MPa/5min |
重量 | 25公斤 |
外形尺寸 | 215×150×350mm |
壓力換算 Pressure conversion
油缸實際壓力（噸） | 6 | 9 | 12 | 15 | |||
壓力表示值（MPa） | 10 | 15 | 20 | 25 |
故障排除 Troubleshooting
故障 | 原因 | 排除方式 |
無壓 | 1、出油閥16內閥口鋼珠密封不嚴或有異物 | 1、用6mm內六角扳手旋開閥螺釘16，取出彈簧，再用一根6 mm左右的鐵棒或螺釘，一個頭頂住鋼珠，另一頭附磁鐵，吸出鋼珠，清洗鐵屑或異物，再依次復位 3、從注油孔加30號清潔機油 |
上壓不穩且慢 | 1、漏油 | 1、檢查漏油處，擰緊或排除 |
絲杠彎曲 | 1、769YP-15A加壓超過25MPa 769YP-24B加壓超過40MPa | 1、調直或更新絲杠 2、及時擰緊大螺母 |
