| 1、上板 2、絲杠 3、主油缸 4、主板 5、壓力表 6、副板 7、高壓閥 8、低壓閥 9、放油閥 10、壓力把A 11、壓力把B 12、放氣螺釘 13、立柱 14、螺母 15、手輪 16、維修螺釘（背面） |
應用范圍 The scope of application
該儀器主要應用于需要大壓力才能成型的樣品，例如陶瓷、金屬粉末等各種大型尺寸模具使用。
The instrument is mainly used to require a large pressure molding samples, such as ceramic, metal powders and other large size molds to use.
油路原理 Circuit Principle
| 當需要升壓時，先將放油閥E關閉，搖動快速復合柱塞泵A使復合泵大，小泵將油從油筒D分別經單向閥A1，A1*吸入，再經單向閥A2*,A3*;A2、A3進入工作缸C，并在壓力表F中顯示，其中大泵在超過2MPa時經逆流閥G泄流，小泵打到大約14MPa 改用高壓泵B加壓，此時油經單向閥B1,B2,B3進入工作缸C增壓，直至打到所需壓力。 注意：不要超過機器設定的最大壓力（40MPa或48MPa） |
操作說明 Operating Instructions
（1）松開放油筒頂部放氣密封螺釘12和維修螺釘16，并逆時針旋松放油閥手輪，擺動快速復合油泵A及高壓油泵B手柄各2~3下，使油路系統工作順暢
（2）用絲杠緩慢將工作臺壓至最低部，然后將絲杠旋緊
（3）將模具或所壓物品放置工作臺，用絲杠進行預緊
（4）順時針旋緊放油閥手輪9，關好防護門
（5）先擺動快速復合泵A升至14MPa左右，再改用高壓泵8升至所需壓力
（6）壓制完成后，逆時針旋松放油閥手輪，取出模具或所壓物品
注意事項 Notes
（1）使用前必須先松開油筒上的放氣螺釘12和維修螺釘16，再松開放油閥的狀態下空打兩柱塞，使系統正常工作
（2）每次使用前及使用中，都應把工作臺用絲杠壓至最底部
（3）保持機油的清潔，尤其是大小活塞滑動處，絲杠要定期加油潤滑
（4）如發生滲漏及維修，要及時補充壓力油，使之達到距油筒頂部100mm以內，壓力油為46#清潔機油
（5）隨時檢查壓力示值，決不允許超壓使用，否則會發生危險
（6）大活塞6不要超過行程50mm
技術指標 Indicators

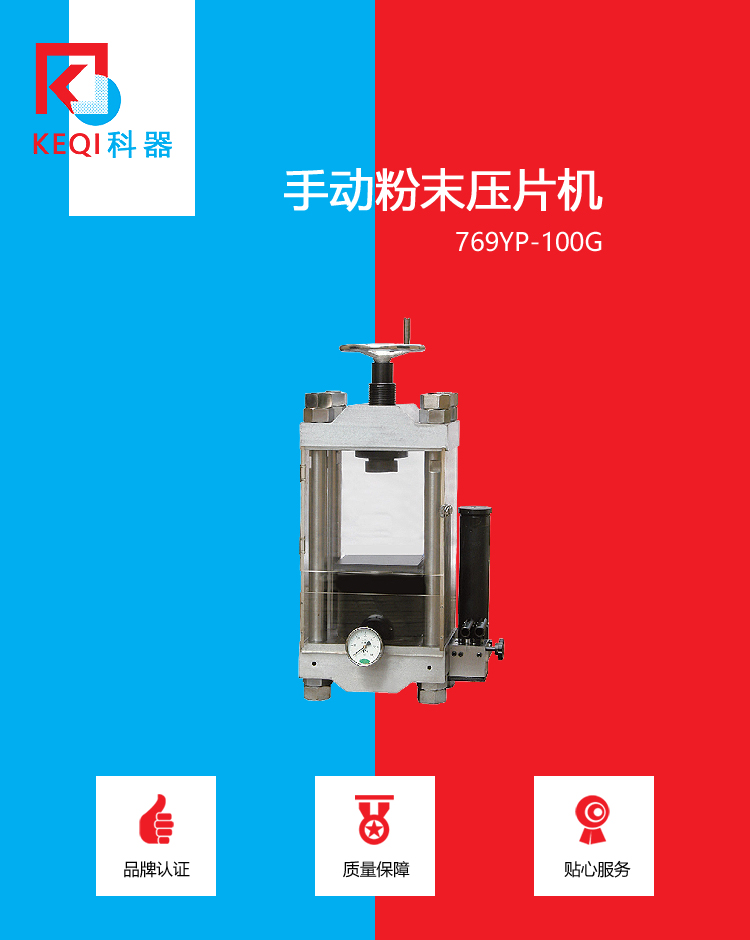

769YP-100G | 技術參數 |
壓力范圍 | 0~100噸（0~39.3MPa） |
活塞直徑 | Φ180mm |
最大活塞行程 | 50mm |
工作空間 | 220×220×280mm |
壓力穩定性 | ≤1MPa/5min |
重量 | 220公斤 |
外形尺寸 | 480×300×840mm |
壓力換算 Pressure conversion
油缸實際壓力（噸） | 12.7 | 25.4 | 38.1 | 50.9 | 76.3 | 89 | 100 |
壓力表示值（MPa） | 5 | 10 | 15 | 20 | 30 | 35 | 39.3 |
故障排除 Troubleshooting
故障 | 原因 | 排除方式 |
無壓 | 1、漏油 | 1、更換密封墊，解決漏油處 3、將大活塞壓至最底部 |
掉壓 | 1、漏油 | 1、找出微小漏油處，進行排除 |
機器變形 | 1、壓力較高，并長期頻繁使用，立柱大螺母松動 2、超過允許壓力 | 1、擰緊立柱或立柱螺母 2、降低使用壓力，否則會損壞機器及發生安全事故 |
