| 1、油筒 2、壓力表 3、10、低壓閥 4、小活塞 5、7、高壓閥 6、放油閥 8、低壓溢流閥 9、副板 11、主板 12、大活塞 13、工作臺導軌 14、工作臺 15、防護罩 16、立柱 17、絲杠 18、上板 19、螺母 20、手輪 |
應用范圍 The scope of application
該儀器主要應用于熒光光譜儀上固體樣品制樣及各種小型粉末壓片成型。廣泛應用于催化、硅酸鹽、電池、陶瓷及粉末冶金等行業。
The instrument is mainly used in fluorescence spectrometer sample preparation of solid samples and a variety of small powder tablet molding. Widely used in catalysis, silicates, batteries, ceramics and powder metallurgy and other industries.
油路原理 Circuit Principle
| 油筒1中的油，經小活塞4，再經低壓閥3、10，高壓閥5、7進入大活塞12，壓力由壓力表2顯示，松開放油閥6，大活塞12中的油在壓力的作用下回到油筒1中，大活塞12復位。 |
操作說明 Operating Instructions
松開油筒1的螺釘，擰緊放油閥6，打開防護門15，拉出工作臺14，將模具（或受壓物品）放在工作臺14上，再將工作臺14推進去，用絲杠17將受壓物品預緊，關上防護門15，搖動小活塞4的壓把，給受壓物品加壓，壓至所需壓力后，松開放油閥6，將受壓物品取出即可。
注意事項 Notes
（1）使用前必須將油筒1上的螺釘松開（運輸時將此螺釘擰緊），松開放油閥6，搖動小活塞4的壓把，空打數下以排除系統中的空氣。
（2）用絲杠17預緊受壓物品時，力不要過大
（3）大活塞行程不能超過50mm
（4）維修時將油筒后座的閥關閉，以免油筒1里的油流出
（5）加壓不允許超過其壓力范圍，以免發生危險
（6）油筒1里的油為46#機油
技術指標 Indicators

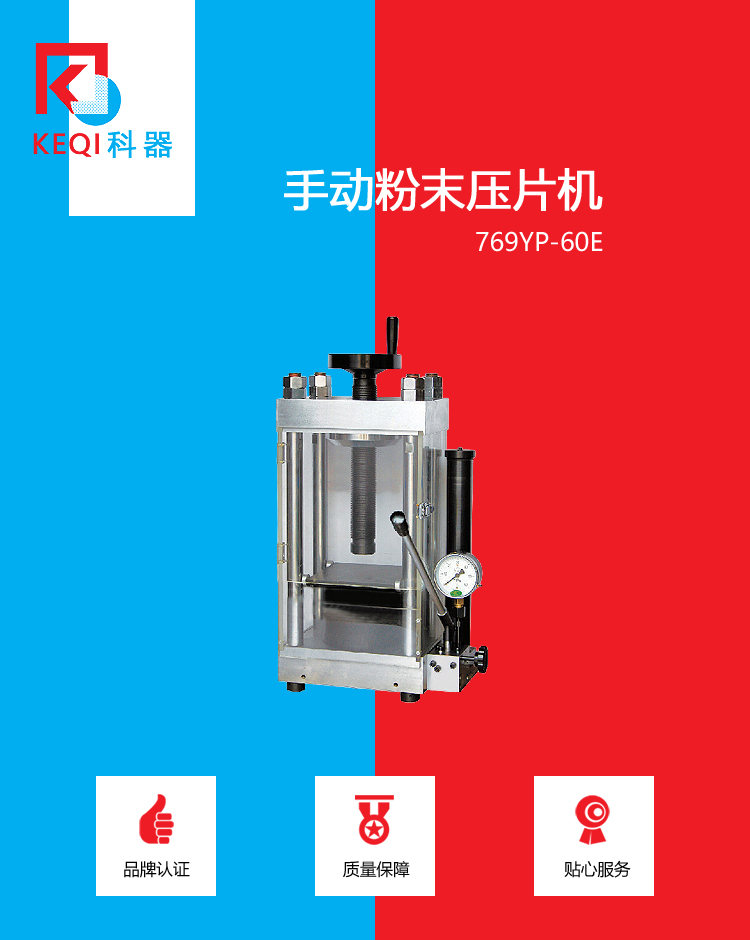

769YP-60E | 技術參數 |
壓力范圍 | 0~60噸（0~34MPa） |
活塞直徑 | Φ150mm |
最大活塞行程 | 40mm |
工作空間 | 220×220×260mm |
壓力穩定性 | ≤1MPa/5min |
重量 | 155公斤 |
外形尺寸 | 445×240×740mm |
壓力換算 Pressure conversion
油缸實際壓力（噸） | 8.8 | 17.6 | 26.4 | 35.2 | 44 | 52.8 | 60 |
壓力表示值（MPa） | 5 | 10 | 15 | 20 | 25 | 30 | 34 |
故障排除 Troubleshooting
故障 | 原因 | 排除方式 |
無壓 | 1、漏油 | 1、更換密封墊，解決漏油處 3、將大活塞壓至最底部 |
掉壓 | 1、漏油 | 1、找出微小漏油處，進行排除 |
機器變形 | 1、壓力較高，并長期頻繁使用，立柱大螺母松動 2、超過允許壓力 | 1、擰緊立柱或立柱螺母 2、降低使用壓力，否則會損壞機器及發生安全事故 |
