| 1、手輪 2、絲杠 3、螺母 4、立柱 5、頂蓋 6、大油缸 7、大板 8、油池 9、工作空間 10、壓力表 11、手動壓把 12、柱塞泵 13、注油孔螺釘 14、限位螺釘 15、吸油閥 16、出油閥 |
應用范圍 The scope of application
該儀器主要應用于紅外分光光度計固體樣品制樣及各種小型粉末壓片成型。廣泛應用于催化、硅酸鹽、電池、陶瓷及粉末冶金等行業。
The instrument is mainly used in infrared spectrophotometer sample preparation of solid samples and a variety of small powder tablet molding. Widely used in catalysis, silicates, batteries, ceramics and powder metallurgy and other industries.
油路原理 Circuit Principle
| 工作時，放油閥7關閉。擺動手動壓把11，油液從油池8中經單向閥15吸入，通過出油閥16壓出進入大活塞6中，這樣不斷續存能量，而形成高壓油，并在壓力表10中顯示出來，當開啟放油閥7，即可卸荷。 |
操作說明 Operating Instructions
先將注油孔螺釘13旋松，順時針擰緊放油閥7，將模具置于工作臺5的中央，用絲杠2擰緊后，前后搖動手動壓把11，達到所需壓力，保壓后，逆時針松開放油閥7，取下模具即可。
注意事項 Notes
（1）使用前必須先松開注油孔螺釘13，壓片機才能正常工作
（2）定期在絲杠2及柱塞泵12處加潤滑油
（3）加壓決不允許超過機器的壓力范圍，否則會發生危險
（4）壓片機使用清潔的46號機油為宜，絕不可用剎車油
（5）加壓時感覺手動壓把11有力，但壓力表10無指示，應立即卸荷檢查壓力表10
（6）新機器或較長一段時間沒有使用時，在用之前稍緊放油閥，加壓到20~25MPa時即卸荷，連續重復2~3次，即可正常使用
（7）大活塞6不要超過行程20mm
技術指標 Indicators

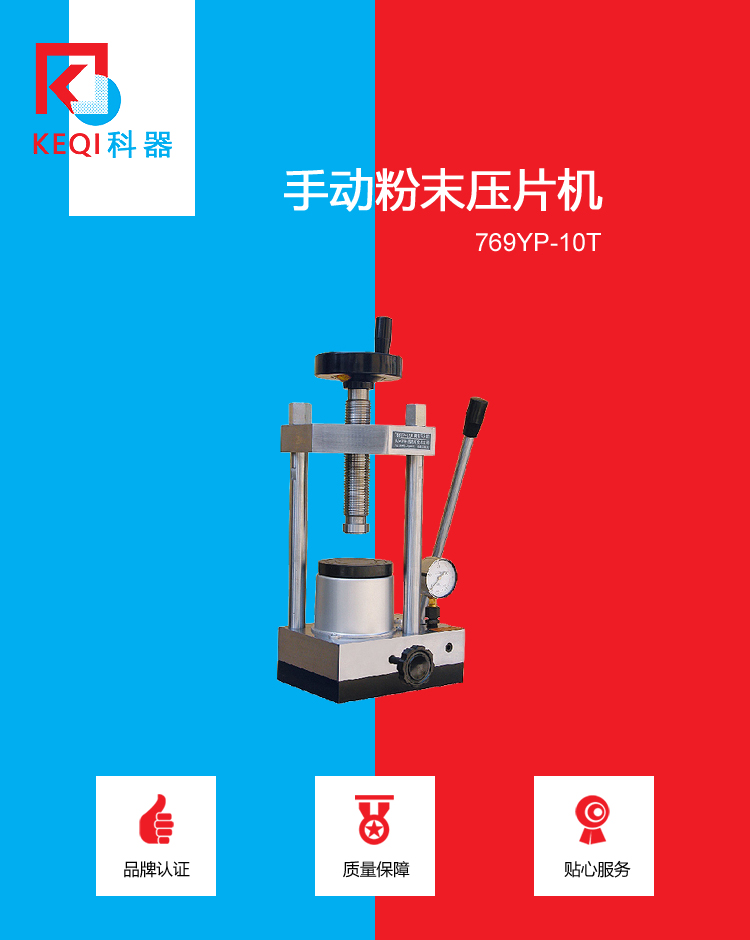

769YP-10T | 技術參數 |
壓力范圍 | 0~10噸（0~10MPa） |
活塞直徑 | Φ87mm |
最大活塞行程 | 20mm |
工作空間 | 140×140×120mm |
壓力穩定性 | ≤1MPa/5min |
重量 | 35公斤 |
外形尺寸 | 280×210×500mm |
壓力換算 Pressure conversion
油缸實際壓力（噸） | 3 | 6 | 9 | 10 | |||
壓力表示值（MPa） | 5 | 10 | 15 | 16.5 |
故障排除 Troubleshooting
故障 | 原因 | 排除方式 |
無壓 | 1、出油閥16內閥口鋼珠密封不嚴或有異物 | 1、用6mm內六角扳手旋開閥螺釘16，取出彈簧，再用一根6 mm左右的鐵棒或螺釘，一個頭頂住鋼珠，另一頭附磁鐵，吸出鋼珠，清洗鐵屑或異物，再依次復位 3、從注油孔加30號清潔機油 |
上壓不穩且慢 | 1、漏油 | 1、檢查漏油處，擰緊或排除 |
絲杠彎曲 | 1、769YP-15A加壓超過25MPa 769YP-24B加壓超過40MPa | 1、調直或更新絲杠 2、及時擰緊大螺母 |
